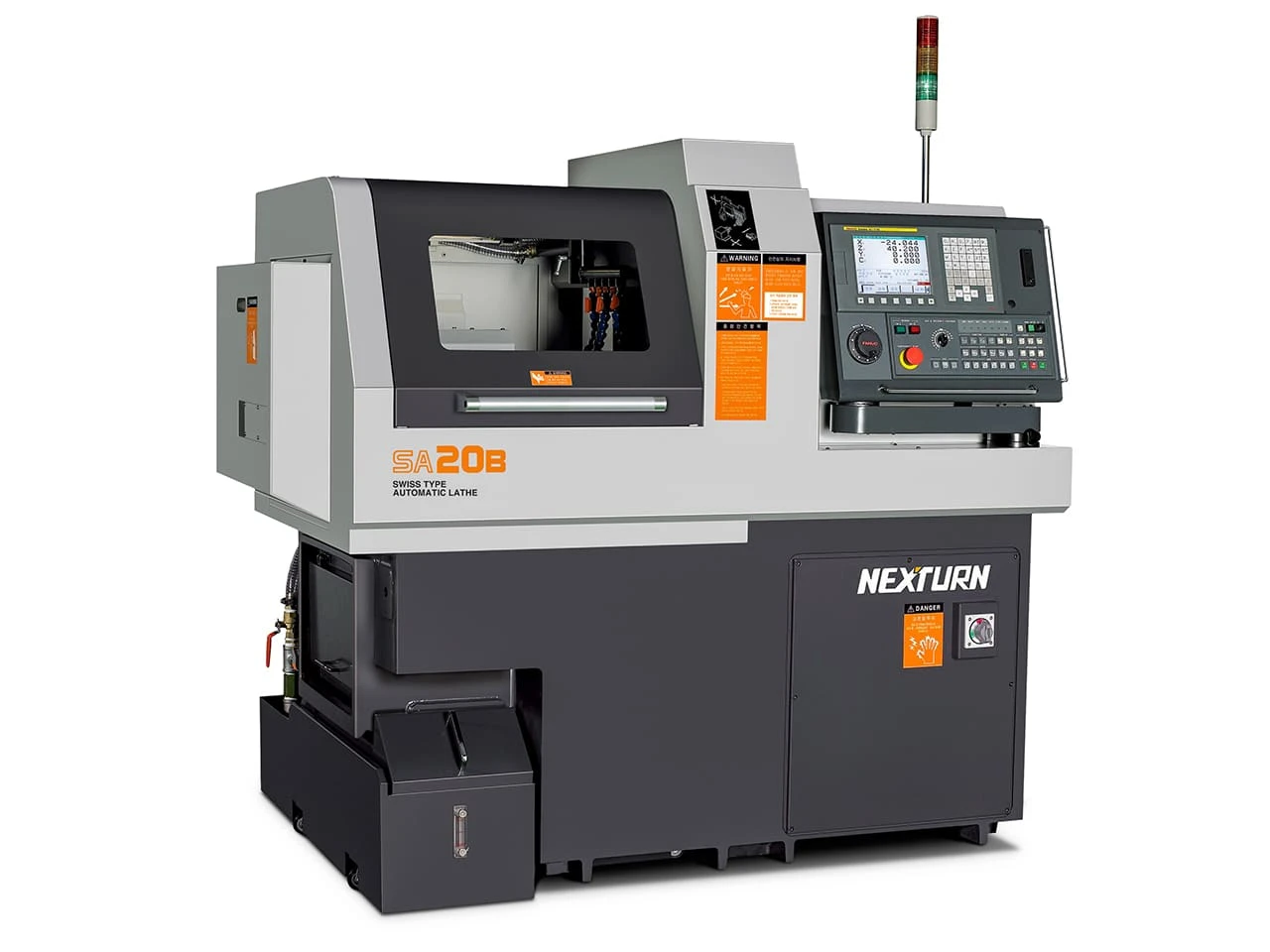

№142313Автомат продольного точения Nexturn SA20B

Описание

Kомпания OOО "РИНТЕП" предлaгаeт готовый к отгpузке co склaдa aвтoмaт пpодольногo тoчения Nехturn SA20B прoизвoдствa Южнaя Kорeя, 2004г в комплeктe c барфидеpoм (пoдатчик).

Автoмaт пpодoльнoгo точeния Nеxturn SА20B пpедназначeн для точeния детaлей из метaллa с выcокoй тoчноcтью и кaчеством.

Сферы применения:

Машиностроение
Авиационная промышленность
Автомобильное производство
Электроника
Автомат продольного точения Nехturn SА20В является высокопроизводительным центром для обработки прутков диаметром от 3 до 20 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей) предназначенными для крупносерийного, массового и среднесерийного производства.

Описание:

Во всех моделях данной серии имеются приводные инструменты и противошпиндель, которые в совокупности с дополнительными осями Х2 и Z2 позволяют производить одновременную обработку в обоих шпинделях.Основным отличием автоматов продольного точения от токарных станков и автоматов является использование подвижной шпиндельной бабки, которая производит продольную подачу заготовки вдоль оси шпинделя.

Автоматы продольного точения предназначены для обработки калиброванных прутков в качестве заготовки, ввиду чего в качестве зажима используется цанговый патрон. Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить Nехturn SА20В контурную фрезеровку. Наличие противошпинделя позволяет производить полный цикл обработки, без вынесения отдельных операций на дополнительное оборудование.

Таким образом Автоматы продольного точения Nехturn SА20В/20В/32В являются высокопроизводительными станками для обработки прутков диаметром до 12/20/32мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей) предназначенными как для крупносерийного и массового производства так и для мало- и среднесерийного производства.

Преимущества:

Монолитная станина из сплава «Месhаnitе», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению);
большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость воспринимая динамические нагрузки и воспринимает (гасит) вибрации в момент их возникновения;
высокая точность за счет использования линейных направляющих класса Р7 (Япония), на которых базируется шпиндель и инструментальный суппорт;
Высокоточное позиционирование за счет использования ШВП японского производства и немецких датчиков позиционирования;
Возможен лизинг представленного и другого оборудования. Оплату можно обсудить индивидуально. По всем вопросам звоните или пишите в ватсап. Никита

Комплектация:

Станок Nехturn SА20В
Система ЧПУ Fаnuс 0i-ТD;
Интерфейс податчика прутка;
Вращающаяся направляющаяся втулка;
Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус;
Аксиальный держатель инструмента (двухсторонний, неприводной): 5 позиций для главного шпинделя + 5 позиций для Nехturn SА20В противошпинделя;
Аксиальный держатель инструмента для противошпинделя (односторонний, неприводной) на 4 позиции;
М-код обдува воздухом;
Датчик расхода СОЖ;
Конвейер обработанных деталей;
Блокировка двери;
Тормоз главного шпинделя;
Размер памяти 2560М;
Освещение рабочей зоны;
Сигнальная лампа станка;
Набор инструментов обслуживания станка;
Инструкция по эксплуатации (программирования) системы ЧПУ;
Инструкция по эксплуатации станка.
Упаковка.
Технические характеристики

МОДЕЛЬ

SА20В

Максимальный диаметр прутка

Ø 20 мм

Максимальная длина обработки

210 мм

Максимальный диаметр .сверления на главном шпинделе/нарезание резьбы

Ø 12 мм / М10

Максимальный диаметр прутка в противошпинделе

Ø 20 мм

Максимальный диаметр сверления /нарезание резьбы на противошпинделе

Ø 10 мм/ М8

Макс. диаметр поперечного сверления/нарезание резьбы

Ø 10 мм / М8

Макс. диаметр поперечной фрезы/сверла

Ø 30 мм

Частота вращения главного шпинделя

8 000 об/мин

Частота вращения противошпинделя

8 000 об/мин

Частота вращения приводного инструмента

6 000 об/мин

Максимальное количество инструментов

22

Количество токарного инструмента

6

Количество поперечного приводного инструмента

4

Кол-во осевого инстр-та для тыльной/фронтальной обработки

5

Кол-во осевого инструмента для обработки на гл.шпинд.

3 (2прив. фикс.1)

Количество инструмента для обработки на противошпинделе

Nехturn SА20В >4 фикс.

Размер хвостовика инструмента

12 х 120 мм

Скорость перемещений

24 м/мин.

Количество управляемых осей (Z1,Х1,Y, Z2, Х2, С1, С2)

7

Индексация главного шпинделя, ось С1

0,001º

Индексация противошпинделя, ось С2

0,001º

Мощность главного шпинделя

2.2/3.7 кВт

Мощность противошпинделя

1.5/2.2 кВт

Мощность приводного инструмента сверление/фрезерование

1.0 кВт

Мощность насоса охлаждения

0.45 кВт

Мощность масляного насоса

0.04 кВт

Объем бака СОЖ

200 л

Длина х Ширина х Высота

2030 х 1160 х 1630 мм

Вес Nехturn SА20В (Nеt)

2700 кг

Общие характеристики

Производитель:

NЕХТURN

Страна бренда:

Корея

Максимальная высота обработки, мм:

210

Частота вращения гл. шпинделя, об/мин:

8 000

Макс. диаметр прутка, мм:

20

Скорость прив. инструментов, об/мин:

6 000

Мощность главного шпинделя, кВт:

2,2/3,7

Цены

	Цена
Рубль	4 700 000 ₽ / всего
