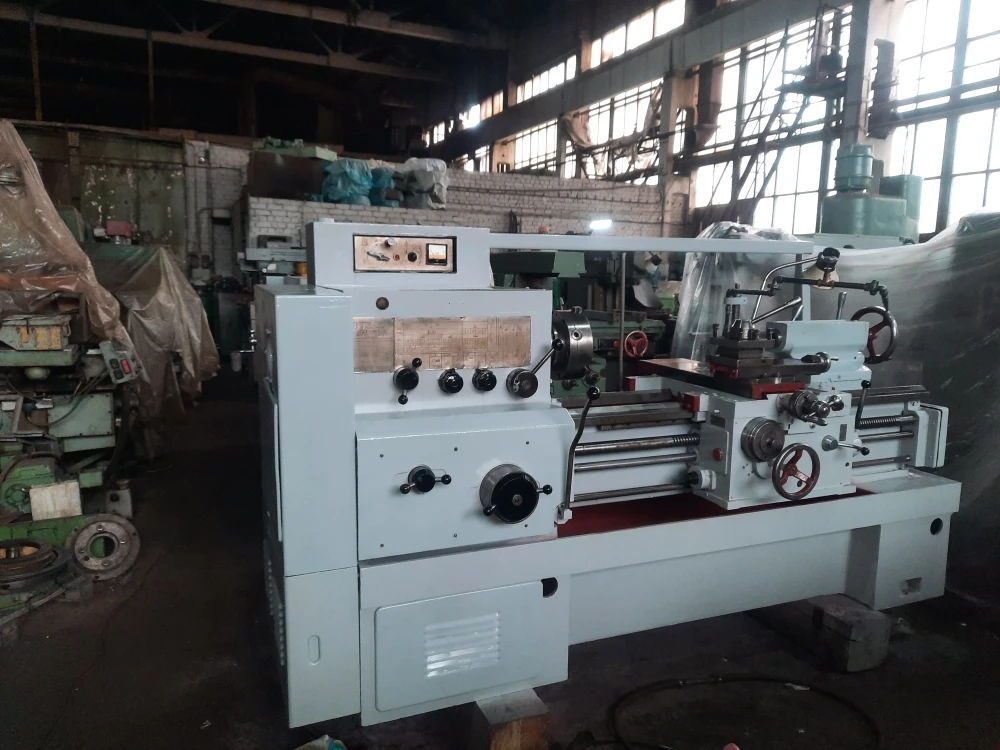

№17366Станок токарно-винторезный 1К62Д

Описание

Токарно-винторезный станок предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.Все основные части станка изготовлены из высококачественной стали;Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;Станок оснащен коробкой подач и фартуком имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.



Технические характеристики

Расстояние между центрами, мм. 1000

Высота центров, мм. 230

Максимальный диаметр обработки над станиной, мм. 445

Максимальный диаметр обработки над суппортом, мм. 220



Диаметр обрабатываемого прутка, мм. 52

Диаметр циллиндрического отверстия в шпинделе, мм. 54

Конец шпинделя №6 (по DIN 55027)

Конус шпинделя Морзе 6 (7032-0043) (ГОСТ 13214-79)

Центр в пиноли задней бабки Морзе 5

Ход пиноли, мм. 150

Количество частот вращения (скоростей) шпинделя 24

Диапазон частот вращения шпинделя, об./мин. 10 - 1400

Ширина направляющих, мм. 350

Число ступеней подач 50

Диапазон продольной подачи, мм./об. 0,04 - 24,6

Диапазон поперечной подачи, мм./об. 0,02 - 12,3

Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,5 - 224

Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5 - 224

Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 77 - 0,125

Шаг нарезаемой питчевой резьбы (число ступеней), питч 77 - 0,125

Ход поперечного суппорта, мм 280

Ход верхнего суппорта, мм 130

Класс точности Н

Мощность привода главного движения, кВт 7,5

Номинальное напряжение питания, В 380

Габаритные размеры, мм. 2800 х 1190 х 1450

Масса, кг. 2400

Цены

	Цена
	500 000 ₽ / всего
