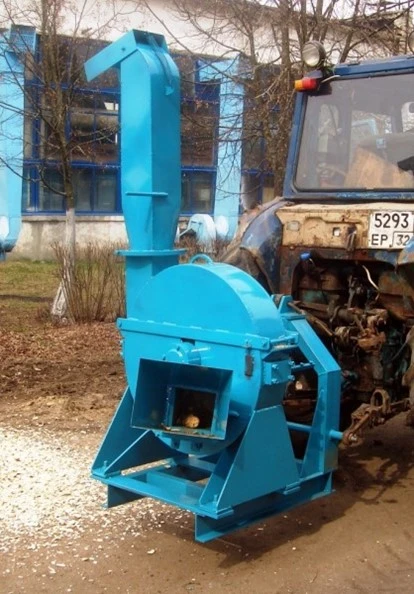

№143637Дисковая рубительная машина рм-6 (Чертежи)

Описание

Продаём чертежи для производства рубительной машины РМ-6. Полный комплект для производства с деталировками и спецификациями.
-------------------------------------------------------------------------------------------------------------------------------
Предназначение машины: Рубительные машины РМ-6 предназначены для измельчения отходов древесины (горбыль, доска, стволовые отходы, сучья и вершины деревьев, отходы мебельного производства и т.п.) диаметром до 150мм в технологическую и топливную щепу.
Применение щепы: Получаемую щепу используют в качестве топлива в мобильных тепловых станциях, газогенераторах, водогрейных котлах, работающих на отходах деревообработки, в линиях для производства топливных брикетов и гранул, ДСП, ДВП, строительных блоков (как наполнитель) и т.д.
При переработке мелкокусковых отходов (длиной менее 300мм), Рубительные машины РМ-6 оснащаются воронкой вертикальной, поставляемой по отдельному заказу.
Привод дробилки:При производстве стационарной РМ-6 устанавливается электродвигатель мощностью 22 кВт. При изготовлении передвижной (навесной) РМ-6 – машина устанавливается на трехточечную гидронавеску трактора и соединяется с валом отбора мощности посредством карданной передачи.
Принцип работы Рубительных машин РМ-6:Древесные отходы через загрузочное окно подаются в зону резания. Подача материала осуществляется самозахватом, за счет углового расположения приемного бункера. При вращении установленные на диске 2 ножа рубят древесину в щепу. Выброс щепы Рубительных машин РМ-6 осуществляется через трубу для отвода щепы (гусак). Конструкция гусака позволяет направлять поток полученной щепы в любую сторону, поворачивая его на 360°.
Преимущества: В отличие от машин этого класса, на РМ-6 установлен двойной диск, что определяет надежность в работе дробилки. Для получения более однородной фракции щепы, кроме основных режущих ножей, на машине установлены дополнительные дорубающие ножи –доламыватели, а перед выходом в трубу – отбойник, который предотвращает вылет недорубленных кусков древесины.
Кроме того, дробилку можно укомплектовать решеткой, которая устанавливается в зависимости от влажности входящего сырья и необходимой фракции щепы.
ГАРАНТИЯ на оборудование – 12 месяцев.
Основные технические характеристики Рубительных машин РМ-6:
Производительность (в насыпной мере) м.куб./час - 5-20;
Размер щепы мм - 5-15;
Дальность вылета щепы м - до 15;
Число ножей шт. - 2;
Число контрножей шт. - 2;
Частота вращения ножевого диска (ротора) об/мин - 950;
Размер загрузочного патрона мм - 165*170;
Суммарная мощность
- для электродвигателя кВт - 22;
-для тракторов л.с. - 20-55;
Габариты (с гусаком) мм - 1150*960*1150 (2200);
Масса кг - 450;

Цены

	Цена
	10 000 ₽ / шт
